管道非開挖內(nèi)襯修復(fù)是指在用管道所處環(huán)境無法采用開挖更新、修理或開挖管段很不經(jīng)濟(jì)的情況，經(jīng)綜合經(jīng)濟(jì)分析而又不應(yīng)廢棄，為了提高輸送量、充分利用管材的腐蝕余量、延長使用壽命而采取的一種維修方式。
　　紫外光固化管道非開挖內(nèi)襯修復(fù)工藝為原位固化法定一種，其是將玻璃纖維增強(qiáng)的軟管拉入待修復(fù)管段，充氣膨脹、然后在紫外光的照射作用下使軟管形成具有一定強(qiáng)度的內(nèi)襯管，以達(dá)到對原有管道結(jié)構(gòu)加固修復(fù)的目的。
　　1、將待修復(fù)管道上游、下游緊鄰管口及前一段排水管管口分別用堵水氣囊進(jìn)行封堵，然后對管道進(jìn)行清淤。

　　2、軟管拉入原有管道，拉入軟管之前應(yīng)在原有管道內(nèi)鋪設(shè)墊膜，墊膜應(yīng)置于原有管道底部，并應(yīng)覆蓋大于1/3的管道周長。軟管拉入時應(yīng)沿管底的墊膜將浸漬樹脂的軟管平穩(wěn)、平整、緩慢地拉入原有管道，拉入速度不得大于5M/min，拉力不得大于122K。

　　3、軟管拉入后通過壓縮空氣使軟管充分膨脹擴(kuò)張緊貼原有管道內(nèi)壁，壓力以10mbar/min的速度均勻增加至100mbar，然后再以50mbar/min的速度增到150mbar使得軟管充分?jǐn)U張，再將壓力緩慢升到450mbar的工作壓力保持10min，停止充氣打開扎頭，迅速將8X1000W紫外光燈架放入扎頭內(nèi)，先打開燈架的紫外光燈。將燈鏈拉入內(nèi)襯管內(nèi)，紫外光燈架的拉入速度根據(jù)管徑、壁厚及燈架組合確定，燈架的速度應(yīng)在固化起始端的0.5m內(nèi)控制在預(yù)定速度的一半，然后升到預(yù)定速度，當(dāng)?shù)焦袒K端1.0m時在降低到預(yù)定速度的一半直至終點。

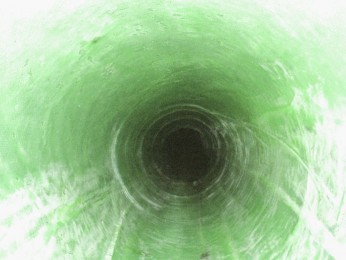

　　4、內(nèi)襯管固化完成后，應(yīng)緩慢降低管內(nèi)壓力至大氣壓。固化后拆除扎頭，拉出內(nèi)膜，內(nèi)襯管端頭應(yīng)切割平整。

　　管道局部裂縫、滲漏、破損的情況下，因管道局部破損而需要緊急搶修時，把涂抹有樹脂混合液的玻璃纖維氈布用氣囊緊壓于管道內(nèi)壁，通過常溫、加熱或紫外線照射等方式實現(xiàn)固化，在修復(fù)點管內(nèi)形成新內(nèi)襯管的一種管道非開挖內(nèi)襯修復(fù)方法。點狀修復(fù)技術(shù)由于其具有針對性強(qiáng)、施工速度快等特點，無需整段進(jìn)行修復(fù)，只需哪里損壞就修哪里，采取這種方法可以大大降低經(jīng)濟(jì)成本，因此這項技術(shù)被廣泛的應(yīng)用在管道修復(fù)工程中。
